Hallo! Als Lieferant von Dreiwege-Kugelhähnen werde ich oft nach dem Unterschied zwischen Dreiwege-Kugelhähnen mit L-Anschluss und T-Anschluss gefragt. Deshalb dachte ich, ich schreibe diesen Blog, um etwaige Verwirrungen auszuräumen.
Beginnen wir mit den Grundlagen. Ein Dreiwege-Kugelhahn ist ein Ventiltyp mit drei Anschlüssen, wodurch der Flüssigkeitsfluss in verschiedene Richtungen gesteuert werden kann. Die Kugel im Inneren des Ventils hat ein Loch oder einen Durchgang, und durch Drehen der Kugel können wir die Strömungsrichtung ändern.
Dreiwege-Kugelventil mit L-Anschluss
Der Dreiwege-Kugelhahn mit L-Anschluss hat seinen Namen von der Form des Durchgangs in der Kugel. Der Durchgang bildet eine „L“-Form. Dieses Ventil wird hauptsächlich zur Umleitung des Durchflusses verwendet. Es kann jeweils ein Einlassanschluss mit einem der beiden Auslassanschlüsse verbunden werden.
Stellen Sie sich vor, Sie verfügen über ein System, in dem Sie den Fluss einer Flüssigkeit entweder zu einem Lagertank oder zu einer Verarbeitungseinheit leiten möchten. Ein Dreiwege-Kugelhahn mit L-Anschluss wäre eine gute Wahl. Wenn Sie den Ventilgriff drehen, können Sie den Durchfluss zwischen den beiden Wegen umschalten.
Einer der Hauptvorteile eines L-Anschlussventils ist seine Einfachheit. Es ist einfach zu bedienen und zu verstehen. Sie müssen kein Ventilexperte sein, um herauszufinden, wie man es benutzt. Da es jeweils nur einen Einlass mit einem Auslass verbinden kann, sorgt es außerdem für einen klaren und klaren Strömungsweg.
Allerdings hat es auch seine Grenzen. Sie können die Flüssigkeiten aus zwei verschiedenen Quellen nicht mit einem L-Anschlussventil mischen. Wenn Sie zwei Flüssigkeitsströme kombinieren müssen, müssen Sie woanders suchen.
Dreiwege-Kugelventil mit T-Anschluss
Andererseits hat der Dreiwege-Kugelhahn mit T-Anschluss einen Durchgang in Form eines „T“. Dieses Ventil ist vielseitiger als das L-Anschlussventil. Es kann drei Hauptfunktionen erfüllen: den Fluss umleiten, den Fluss mischen und den Fluss blockieren.
Um den Durchfluss umzuleiten, kann das T-Port-Ventil, genau wie das L-Port-Ventil, einen Eingang mit einem der beiden Ausgänge verbinden. Aber es kann auch mehr. Es kann die Flüssigkeiten aus zwei Einlässen mischen und den kombinierten Fluss durch den dritten Anschluss hinausleiten. Dies ist äußerst nützlich bei Anwendungen, bei denen Sie verschiedene Chemikalien mischen oder die Temperatur einer Flüssigkeit durch Mischen heißer und kalter Ströme anpassen müssen.
Ein weiteres großartiges Merkmal des T-Port-Ventils ist, dass es den Durchfluss vollständig blockieren kann. Indem Sie die Kugel auf eine bestimmte Weise positionieren, können Sie verhindern, dass Flüssigkeit durch einen der Anschlüsse fließt.
Aber mit großer Macht geht auch große Verantwortung einher. Das T-Port-Ventil ist im Vergleich zum L-Port-Ventil etwas komplexer zu bedienen. Sie müssen beim Einstellen des Ventils vorsichtig sein, um sicherzustellen, dass Sie das gewünschte Strömungsmuster erhalten.
Vergleich in Anwendungen
Schauen wir uns einige reale Anwendungen an, um zu sehen, wie sich diese beiden Ventiltypen unterscheiden.
In der Öl- und Gasindustrie werden L-Anschlussventile häufig zur Umleitung des Rohöl- oder Erdgasflusses zwischen verschiedenen Pipelines oder Lagereinrichtungen eingesetzt. Sie sind in diesen Hochdruckumgebungen zuverlässig und einfach zu warten. Wenn beispielsweise zu Wartungszwecken der Ölfluss von einer Rohrleitung auf eine andere umgeschaltet werden muss, kann ein Ventil mit L-Anschluss diese Aufgabe schnell und effizient erledigen.
T-Anschlussventile hingegen werden häufig in chemischen Verarbeitungsanlagen eingesetzt. In diesen Anlagen gibt es oft mehrere Ströme verschiedener Chemikalien, die in bestimmten Verhältnissen gemischt werden müssen. Das AT-Port-Ventil kann den Mischvorgang präzise steuern und sicherstellen, dass das Endprodukt die richtige Zusammensetzung hat.
Vergleich in Design und Konstruktion
Aus konstruktiver Sicht haben sowohl Dreiwege-Kugelhähne mit L-Anschluss als auch T-Anschluss ähnliche Grundkomponenten. Sie bestehen aus einem Ventilkörper, einer Kugel, einem Schaft und einem Griff oder Betätigungselement. Der Hauptunterschied liegt jedoch in der Form des Balldurchgangs.
Auch die beim Bau dieser Ventile verwendeten Materialien spielen eine wichtige Rolle. Für Anwendungen, bei denen die Flüssigkeit korrosiv ist, beispielsweise in einer Chemiefabrik, werden Ventile aus Edelstahl oder anderen korrosionsbeständigen Materialien bevorzugt. Als Lieferant bieten wir eine breite Palette an Materialien an, um den unterschiedlichen Kundenbedürfnissen gerecht zu werden.
Kostenüberlegungen
Bei der Auswahl eines Ventils sind die Kosten immer ein wichtiger Faktor. Im Allgemeinen sind Ventile mit L-Anschluss etwas günstiger als Ventile mit T-Anschluss. Dies liegt daran, dass sie einfacher aufgebaut sind und weniger Funktionen haben. Wenn Ihre Anwendung nur eine grundlegende Flussumleitung erfordert, können Sie mit einem L-Anschlussventil etwas Geld sparen.
Wenn Sie jedoch die Vielseitigkeit eines T-Anschlussventils zum Mischen oder zur komplexeren Durchflussregelung benötigen, müssen Sie etwas mehr bezahlen. Aber auf lange Sicht können die Vorteile eines Ventils, das mehrere Funktionen ausführen kann, die Anschaffungskosten überwiegen.
Andere verwandte Produkte

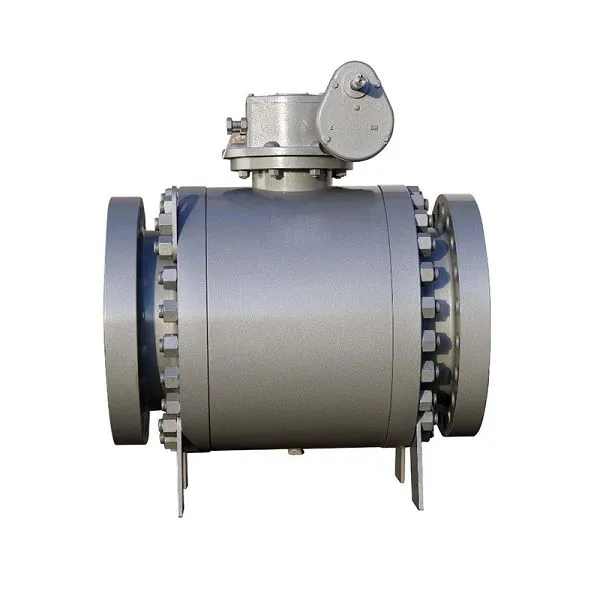

Als Lieferant von Dreiwege-Kugelhähnen bieten wir auch andere Ventiltypen an, die für Sie von Interesse sein könnten. Schauen Sie sich unsere anManueller geschmiedeter Kugelhahn, das für seine Langlebigkeit und Zuverlässigkeit bekannt ist. UnserGeschmiedeter Kugelhahn mit Zapfenist für Hochdruckanwendungen geeignet und dieOrbit-Kugelhahn/Kugelhahn mit steigender Spindelverfügt über einzigartige Eigenschaften, die es ideal für bestimmte spezifische Aufgaben machen.
Abschluss
Zusammenfassend lässt sich sagen, dass der Hauptunterschied zwischen einem Dreiwege-Kugelhahn mit L-Anschluss und einem T-Anschluss in den Durchgangsformen und den Funktionen liegt, die sie ausführen können. Das Ventil mit L-Anschluss eignet sich hervorragend für die einfache Flussumleitung, während das Ventil mit T-Anschluss mehr Vielseitigkeit bietet, einschließlich Misch- und Blockierungsfunktionen.
Wenn Sie auf der Suche nach einem Dreiwege-Kugelhahn sind, denken Sie sorgfältig über Ihre Anwendungsanforderungen nach. Überlegen Sie, ob Sie den Fluss umleiten, Flüssigkeiten mischen oder beides durchführen müssen. Und wenn Sie Fragen haben oder weitere Informationen benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen zu helfen, die richtige Wahl für Ihr Projekt zu treffen.
Egal, ob Sie ein kleines Unternehmen oder ein großes Industrieunternehmen sind, wir können hochwertige Dreiwege-Kugelhähne zu wettbewerbsfähigen Preisen anbieten. Kontaktieren Sie uns noch heute, um den Beschaffungsprozess zu starten und Ihre spezifischen Bedürfnisse zu besprechen. Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Referenzen
- „Ventilhandbuch“ von Hans Thurnherr
- Industriestandards und Richtlinien für Dreiwege-Kugelhähne
